उत्पाद विवरण:
|
नाम: | निर्माण पूर्ण बीम लॉन्चर क्रेन | कीवर्ड: | ब्रिज गर्डर लॉन्चिंग मशीन |
---|---|---|---|
मशीनरी परीक्षण रिपोर्ट:: | बशर्ते | प्रमुख घटक:: | पीएलसी, इंजन, असर, गियरबॉक्स, मोटर, दबाव पोत, जीई |
सुरक्षा उपकरण:: | बशर्ते | अनुकूली पार ढलान:: | 2.50% |
अधिकतम अनुप्रस्थ ढलान:: | ≤5% | मुख्य घटकों की वारंटी:: | 1 वर्ष |
हाई लाइट: | बीम लॉन्चर क्रेन 600T,CE बीम लॉन्चर क्रेन,600T गर्डर लॉन्चिंग मशीन |
इरेक्शन फुल बीम लॉन्चिंग गैन्ट्री क्रेन 600T कंक्रीट ब्रिज लॉन्चर मशीन
ब्रिज गर्डर निर्माण मशीन परिचय

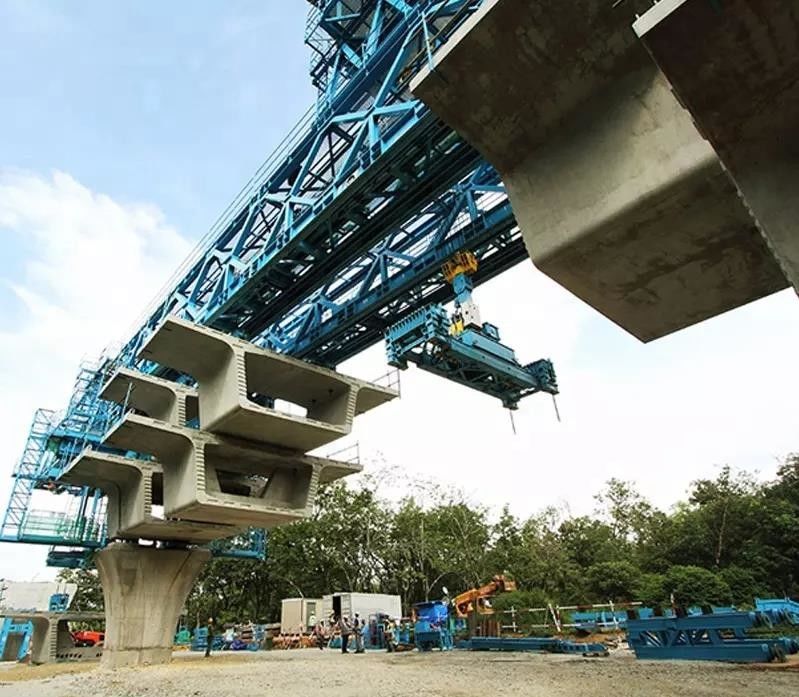

प्री-कास्टिंग सेगमेंट ब्रिज निर्माण विधि के साथ सेगमेंट लॉन्चिंग गैन्ट्री का उपयोग राजमार्ग और रेलवे ब्रिज दोनों के लिए व्यापक रूप से किया जाता है।और प्रौद्योगिकी के विकास और स्थिति के निर्माण के साथ, पुलों का खंडीय निर्माण दुनिया भर में लगभग हर पुल और ओवरपास निर्माण के लिए लोकप्रिय हो गया।
प्री-कास्टिंग सेगमेंट गर्डर को स्पैन की पूरी लंबाई के साथ एक समूह के रूप में स्थापित किया जाता है, फिर प्रीस्ट्रेस को बाहरी टेंडन के माध्यम से संरचना में पेश किया जाता है, संतुलित कैंटिलीवर इरेक्शन विधि की तुलना में, स्पैन विधि द्वारा स्पैन तेजी से निर्माण होता है और कम श्रमिकों की आवश्यकता होती है। यह उच्च प्रदर्शन, दक्षता, सुरक्षा, लचीलेपन और कई क्रमिक उपयोगों को सुनिश्चित करने के लिए डिज़ाइन और निर्मित किया गया है।
ब्रिज गर्डर निर्माण मशीन तकनीकी मापदंड
उत्पाद मॉडल |
एसएचएलजी-650 |
अवधि |
≤40 मी |
सामान उठाने की ऊंचाई |
20 मीटर |
अधिकतम निलंबन वजन |
650टी |
अधिकतम खंड वजन |
60 टी |
पूरे मशीन का वजन |
339टी |
उपयुक्त अनुदैर्ध्य ढलान |
±3% |
उपयुक्त अनुप्रस्थ ढलान |
±3% |
लॉन्चिंग गति |
0-5 मी / मिनट |
चरखी की गति |
0-5 मी / मिनट |
चरखी उठाने की गति |
0-2 मी / मिनट |
खंड का आकार |
3mx12.5m × 2.5m |
कुल शक्ति |
100 किलोवाट |
गर्डर लोचदार मरोड़ अनुपात |
1/500 |
पुल वक्रता त्रिज्या |
आर≥ 300 मी |
विशिष्ट निर्माण चक्र |
5 दिन / अवधि |
सेगमेंट फीडिंग |
तल |
ब्रिज गर्डर निर्माण मशीन सुविधा
* सेगमेंट लॉन्चिंग गैन्ट्री में रिलोकेशन सिस्टम के लिए स्वतंत्र समर्थन है
* सेगमेंट लॉन्चिंग गैन्ट्री में स्वतंत्र स्ट्रेसिंग प्लेटफॉर्म हैंडलिंग सिस्टम है
* सेगमेंट लॉन्चिंग गैन्ट्री विभिन्न क्रॉस सेक्शन के मामले में डायरेक्ट हैंगिंग के लिए मेन गर्डर की ट्रांसवर्सल दूरी को एडजस्ट कर सकती है
* सभी मुख्य सपोर्ट सस्पेंशन सिस्टम को अपनाते हैं
* सभी आंदोलनों के लिए रेडियो नियंत्रण द्वारा संचालित हाइड्रोलिक आंदोलन प्रणाली से लैस स्प्रेडर बीम
ब्रिज गर्डर निर्माण मशीन सुरक्षा सुविधा
शेनघुआ लॉन्चिंग गैन्ट्री (एलजी) सीरीज ब्रिज इरेक्टिंग मशीन को सुरक्षा के लिए डिजाइन किया गया है।भारोत्तोलन चरखी डबल ब्रेकिंग सिस्टम से लैस हैं।ग्राहकों की आवश्यकताओं के अनुसार, हम ट्रिपल ब्रेकिंग सिस्टम भी प्रदान कर सकते हैं।
शेनघुआ डबल ट्रस लॉन्चिंग गैन्ट्री इमरजेंसी स्टॉप बटन, लिमिट स्विच, सेंसर, लाइटिंग और अन्य सुरक्षा उपकरणों से लैस है।

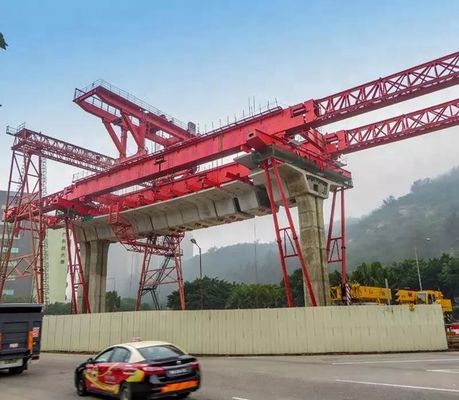

ब्रिज गर्डर निर्माण मशीन विवरण
