उत्पाद विवरण:
|
| प्रोडक्ट का नाम: | सिंगल जिब हार्बर पोर्टल क्रेन | कीवर्ड: | हार्बर पोर्टल क्रेन |
|---|---|---|---|
| क्षमता: | 5-150 टन | सामान उठाने की ऊंचाई: | 10 ~ 50 मी |
| कार्य त्रिज्या: | 9 ~ 70 मी | इन्वर्टर, पीएलसी ब्रांड: | सीमेंस, श्नाइडर, एबीबी |
| क्रेन प्रबंधन प्रणाली: | शामिल | स्वचालित संचालन: | वैकल्पिक |
| उद्देश्य: | लोड / अनलोड सामान्य कार्गो, कंटेनर, बल्क कार्गो, रखरखाव आदि। | आवेदन: | जेटी, बंदरगाह, शिपयार्ड |
| प्रमुखता देना: | 100 टन हार्बर पोर्टल क्रेन,सिंगल जिब हार्बर पोर्टल क्रेन,5 टन हार्बर पोर्टल क्रेन |
||
शिपयार्ड और पोर्ट A6 में 5-150 टन सिंगल जिब हार्बर पोर्टल क्रेन
हार्बर पोर्टल क्रेन विवरण
समुद्री एकल पोर्टल जिब क्रेनजहाजों और वाहनों की लोडिंग और अनलोडिंग को पूरा करने के लिए बंदरगाहों, घाटों, भंडारण यार्ड और अन्य स्थानों में व्यापक रूप से उपयोग किया जाता है।इसका डिजाइन, निर्माण और निरीक्षण डीआईएन, एफईएम, आईईसी, एडब्ल्यूएस, जीबी और अन्य घरेलू और विदेशी उन्नत मानकों के साथ-साथ नवीनतम जारी किए गए राष्ट्रीय मानकों को लागू करता है।
बूम की संरचना के अनुसार गैन्ट्री क्रेन को दो प्रकार, सिंगल बूम और चार कनेक्टिंग रॉड में बांटा गया है।सिंगल बूम गैन्ट्री क्रेन में सरल संरचना, बड़ा उठाने वाला वजन और हल्का वजन होता है।चार-लिंक गैन्ट्री क्रेन आयाम बदलने की प्रक्रिया में माल की क्षैतिज गति का एहसास करने के लिए संयोजन बूम सिस्टम को गोद लेती है।इसमें छोटे क्षैतिज ड्रॉप, स्थिर आयाम बदलने और कम बिजली की खपत की विशेषताएं हैं।दो प्रकार के गैन्ट्री क्रेन सामान्य कार्गो, बल्क कार्गो और कंटेनर लोडिंग और अनलोडिंग ऑपरेशन की आवश्यकताओं को पूरा कर सकते हैं, जिसमें अनुप्रयोगों की एक विस्तृत श्रृंखला, उच्च दक्षता, पूरी मशीन का स्थिर संचालन और इसी तरह है।
वर्तमान में मुख्य उत्पाद विनिर्देश MQ1025, MQ1030, MQ1625, MQ1630, MQ1635, MQ2525, MQ2530, MQ2535, MQ4025, MQ4030, MQ4035 सिंगल बूम और चार लिंक गैन्ट्री क्रेन हैं।
हार्बर पोर्टल क्रेन सुविधाएँ
सिंगल बूम पोर्टल जिब क्रेन, जिसे "लेवल लफिंग पोर्टल क्रेन" भी कहा जाता है, मुख्य रूप से पोर्ट, जेट्टी, रिवर टर्मिनल, या शिपयार्ड में जहाज निर्माण में सामान्य कार्गो या बल्क कार्गो को लोड करने और उतारने के लिए उपयोग किया जाता है।इसका बूम सिंगल-जाली प्रकार का है। यह मॉडल दो प्रकार की लफिंग विधि को अपनाता है: रैक और पिनियन लफिंग और वायर रोप लफिंग (कई चरखी ब्लॉकों के लिए मुआवजा)।यह लोड लफिंग ले सकता है और क्षैतिज विस्थापन कर सकता है।उठाने और लफिंग की संयुक्त कार्रवाई के साथ क्रेन 360 डिग्री मुक्त घूम सकता है, और यह आसानी से चलता है।
क्रेन दो उद्देश्यों के लिए हुक और हड़पने का उपयोग कर सकती है।सामान्य कार्गो लोड/अनलोडिंग और हड़पने के लिए हुक का उपयोग बल्क कार्गो हैंडलिंग जैसे गेहूं, मक्का, उर्वरक, नमक, रेत, लौह अयस्क आदि के लिए किया जाता है। स्प्रेडर बीम 20 फीट/40 फीट/45 फीट कंटेनर लोड/अनलोडिंग के लिए है।कार्यकुशलता अधिक है।
हार्बर पोर्टल क्रेन तकनीकी पैरामीटर तालिका
|
|
इकाई |
MQ530 |
एमक्यू1033 |
एमक्यू 1633 |
एमक्यू4030 |
एमक्यू 6030 |
एमक्यू8040 |
|
|
क्षमता |
टन |
5 |
10 |
16 |
40 |
60 |
80 |
|
|
कार्य कर्तव्य |
ए |
ए 6 |
ए 6 |
ए 6 |
ए 6 |
ए 6 |
ए 6 |
|
|
कार्य त्रिज्या |
एम |
8.5-30 |
9-33 |
9-33 |
11-30 |
10-30 |
11-40 |
|
|
रेल के ऊपर उठाने की ऊँचाई |
एम |
25 |
25 |
25 |
25 |
30 |
40 |
|
|
रेल के नीचे ऊंचाई उठाना |
एम |
-15 |
-15 |
-15 |
-15 |
0 |
-15 |
|
|
रफ़्तार |
उठाने की गति |
मी/मिनट |
50 |
50 |
50 |
20 |
12 |
8 |
|
फुफकारने की गति |
मी/मिनट |
50 |
50 |
50 |
24 |
15 |
15 |
|
|
स्लीविंग स्पीड |
आर / मिनट |
1.7 |
1.5 |
1.5 |
1.0 |
0.4 |
0.3 |
|
|
यात्रा गति |
मी/मिनट |
25 |
25 |
25 |
25 |
25 |
25 |
|
|
स्लीपिंग त्रिज्या समाप्त करें |
एम |
7.50 |
7.68 |
7.60 |
7.80 |
7.8 |
10.5 |
|
|
गेज × आधार |
एम |
10.5×10.5 |
10.5×10.5 |
10.5×10.5 |
10.5×10.5 |
12×13 |
12×13 |
|
|
अधिकतम पहिया भार |
के.एन. |
185 |
225 |
250 |
250 |
250 |
280 |
|
|
पहिया मात्रा। |
पीसी |
12 |
20 |
20 |
32 |
32 |
40 |
|
|
शक्ति का स्रोत |
380V 50HZ 3Ph |
6KV, 3Ph |
10 केवी, 3 पीएच |
10KV, 3Ph |
||||
पोर्टल जिब क्रेन की विशेषताएं
1. स्लिंग स्प्रेडर हड़पने और हुक, अच्छा अनुकूलन क्षमता, विस्तृत अनुप्रयोग हो सकता है;
2. ऑपरेशन सुरक्षा सुनिश्चित करने के लिए सभी तंत्र इंटरलॉक हैं;
3. 360 ° स्लीविंग, व्यापक कार्य क्षेत्र;
4. पीएलसी नियंत्रण, एसी आवृत्ति गति नियंत्रण, स्थिर और विश्वसनीय चल रहा है;
5. नियंत्रण कक्ष में रिमोट कंट्रोल और स्वचालित संचालन आवश्यकता के अनुसार उपलब्ध हैं;
6. पर्याप्त सुरक्षा उपकरण, संचार और प्रकाश व्यवस्था।
7. क्रेन मॉनिटरिंग मैनेजमेंट सिस्टम (CMS) प्रत्येक तंत्र की कार्यशील स्थिति और दोष निदान की निगरानी के लिए

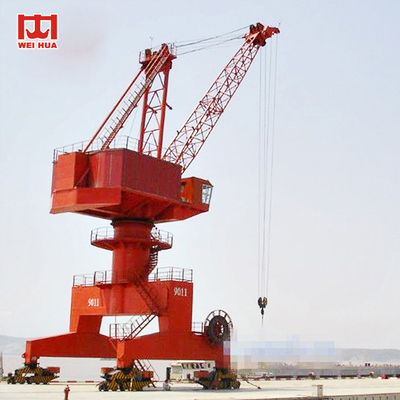

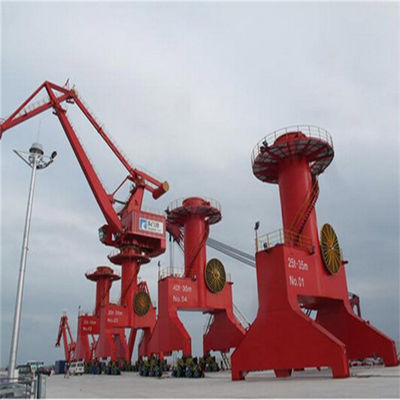

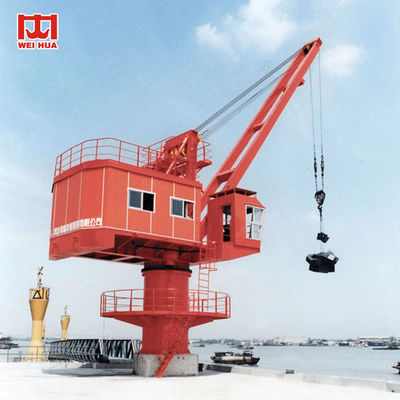

हार्बर पोर्टल क्रेन छवियाँ
